ループアンテナを作る

１】設計手順

① 同調VCの可変範囲を決める 175pF（350pFを直列）～20pF。
② 最低周波数を決める 40mBandから上をカバーしたいので余裕を見て6MHz。
③ 「ワンターン円環ループコイルのインダクタンス」計算サイトで、①の最大Cと②の周波数に同調するLを計算する。
RadiusWireは実際に使用する線の太さ、radiusLoopは構築可能なLoopの半径を入れる（大きいほど良い）。
④ 線径3mm、Loop直径1.1mで４μHと出た。
⑤ Min.C（30pF)と４μHで共振周波数を求める 14.5MHzとなる。
⑥ 6MHz～14.5MHzまでのBandsをカバーできるLoop１が出来た。
⑦ 18mBandを最低として、①～⑤の手順でLoop２を設計する。　　

⑧ One turnで４μHと1.8μHのコイルを作ると40m～10mの全てのバンドをカバーできる。
　　４μH 太さ3mm、長さ345cm、直径1.1mのループ
　　1.8μH 太さ6mm、長さ188cm、緒系60cmのループ

２】設計変更

　上の計算結果を吟味すると、ループの直径と線径を変更すれば1本のエレメントで
40mから10ｍバンドまでをカバーすることが出来そうである。
条件としては
① アンテナの性能を考えるとLoopの直径は少なくとも１ｍ位は欲しい。
② エレメントに手持ちの５D-FB、網線外径6mmを使用する。
この条件で計算をすると、Loop 直径95ｃｍで　　　

となった。
TuningVCの最小容量が９ｐFとなり、浮遊容量を考えると少し厳しいが取り敢えず作成をする。

３】実機作成

Tuner の構成
① 5D-FBの心線と外皮線をShortしたエレメント
② Loop 直径：９５０ｍｍ
③ TuningVC：３５０ｐF×２を直列接続
④ MatchingVC：２４０ｐF
作成手順

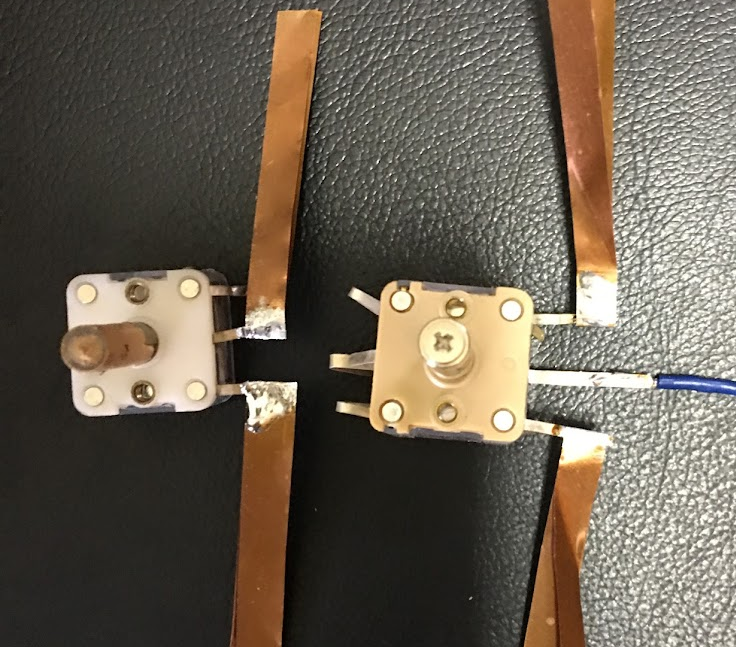

① ポリバリコンにリード半田付け

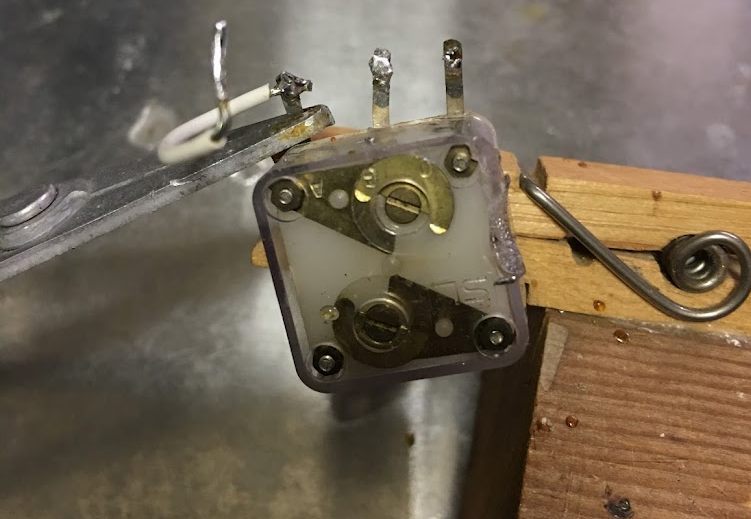

ポリバリコンは熱に弱いので半田付けには、ヒートクリップを使用する。
あらかじめリード線を半田付けしておくとケースに組み込み易い。

② 百均で買ったタッパウエアに組み込んだのが、写真３と４です。

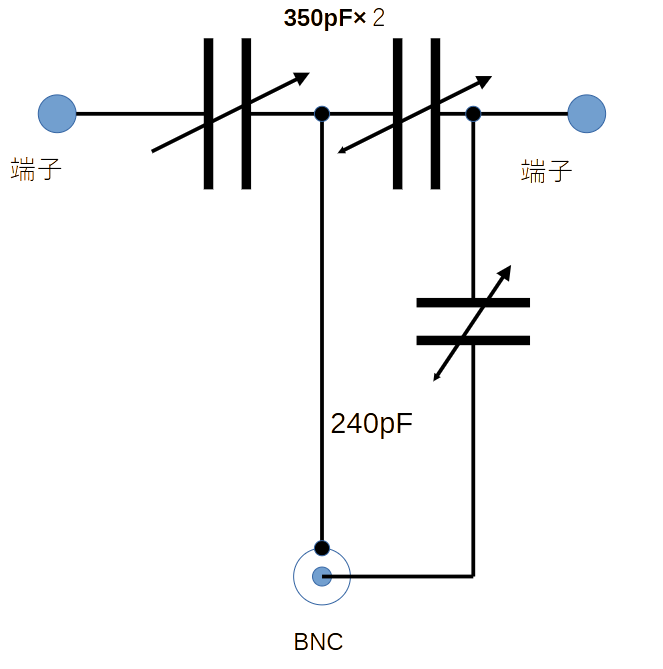

回路図は、図１に示すような簡単な回路ですのですぐに出来上がりました。

写真４に移っている黒の端子は、ちょっと余分な実験をするためのもので、通常は使用しません

4試験結果

５D-fBで作成した①のエレメント、長さ２９８cm（直径95cmのLoopになる）を、赤色端子の
両端に接続して、NanoVNAで同調特性を測定した。
40mから10ｍバンドまでをSWR=1.1～1.5でカバーすることが出来た。
　設計どおりコンパクトなHF7バンドのLoopアンテナができたので、これから実際に運用にて、
性能のほどを確かめる。
　運用結果は引き続き記録していきたいと思います。
